"Kita nambahake panyimpenan baterei menyang proyek solar kita. Apa kita kudu nggunakakeKopling AC utawa kopling DC?"
Jawaban diwiwiti kanthi pitakonan siji: ing ngendi baterei nyambungake karo inverter solar?
Ing sistem sing disambungake AC-, baterei disambungake ing sisih AC-sawise tenaga surya wis diowahi. Ing sistem gabungan DC-, baterei nyambung ing sisih DC, sadurunge daya diowahi dadi AC.
Bedane iki mengaruhi kerumitan retrofit, keluwesan ngisi daya, lan jumlah tahapan konversi antarane sistem PV lan baterei.
Ora ana arsitektur sing luwih apik sacara universal. Pilihan sing tepat gumantung ing limang faktor: tataran proyek, sumber daya, kabutuhan kamardikan, watesan kothak, lan rencana ekspansi.
Cara Kerja BESS -Coupled

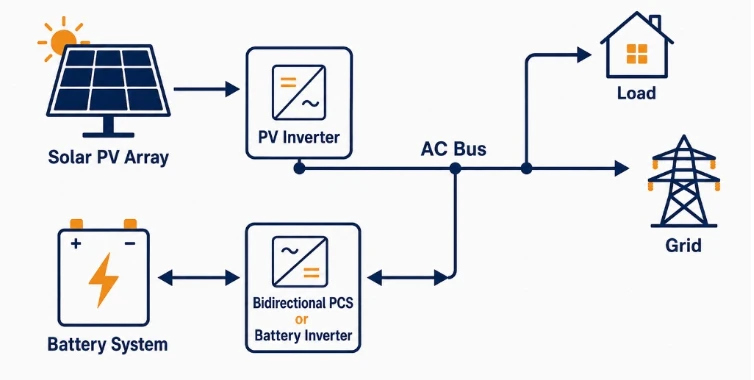

Ing sistem gabungan AC-:
- Panel suryangasilake daya DC.
- Inverter PV ngowahi dadi daya AC.
- Baterei nyambung menyang bis AC liwat darmabaktisistem konversi daya bidirectional (PCS).
- Sistem PV lan BESS ketemu ing sisih AC.
Jalur pengisian solar: PV array → PV inverter → AC bus → bidirectional PCS → baterei
Pemisahan iki biasane nggawe integrasi retrofit lan operasi mandiri luwih gampang. Nanging, energi solar ngliwati luwih akeh tahap konversi sadurunge tekan baterei.
Cara Kerja BESS -Coupled

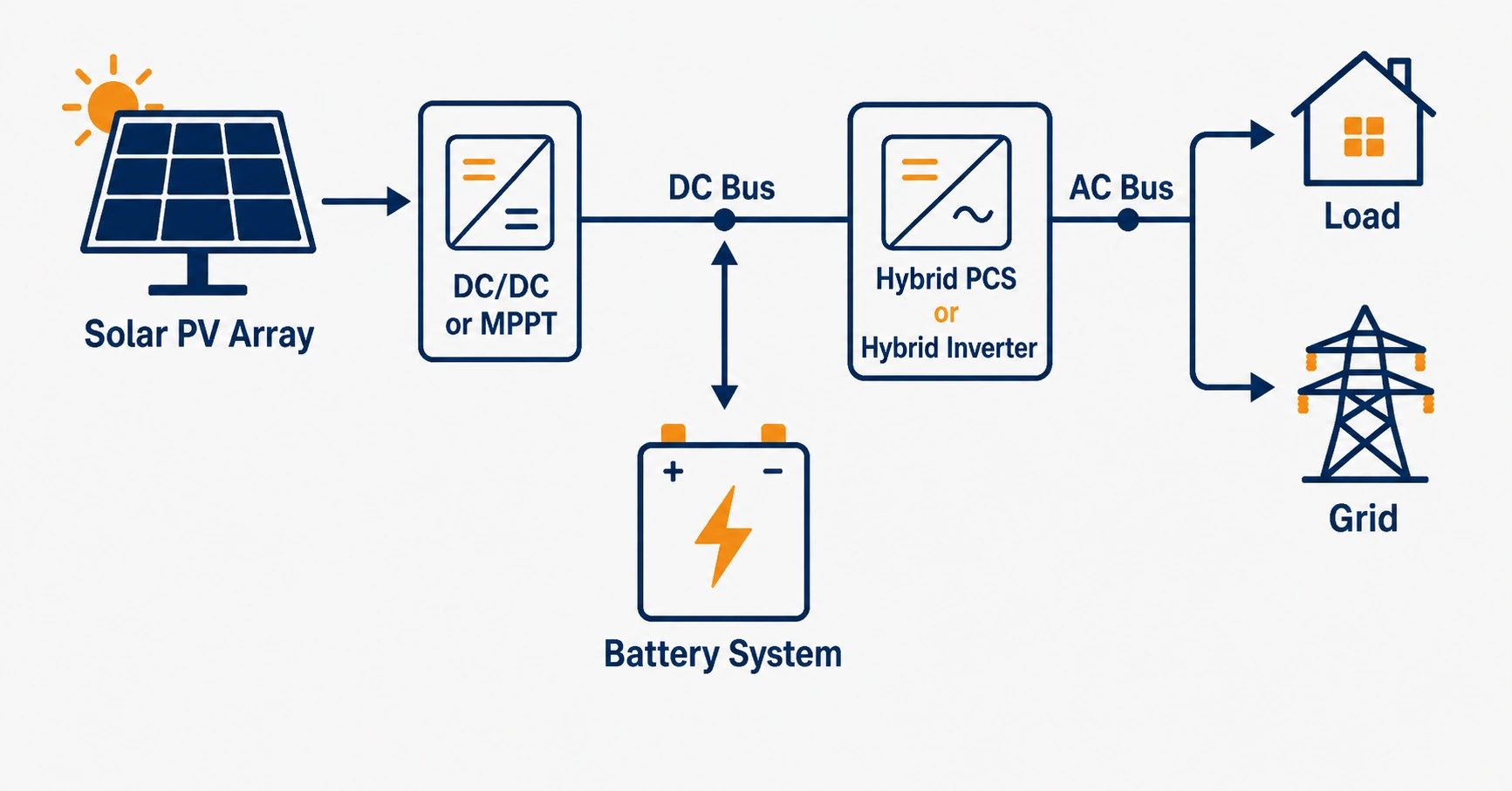

Ing sistem gabungan DC-:
- Larik PV lan baterei nyambung sadurunge daya diowahi dadi AC.
- Energi solar bisa tekan baterei ing sisih DC tanpa diowahi dadi AC.
- Loro sistem nuduhake utawa koordinasi tataran konversi daya.
- Tegangan DC, kapasitas inverter, lan logika kontrol kudu dikoordinasi ing kabeh sistem.
Jalur PV: array PV → DC/DC utawa MPPT → bus DC umum → PCS hibrida utawa inverter → bus AC
Jalur baterei: Baterei ↔ bus DC umum
Iki bisa nyepetake PV-menyang-jalur konversi baterei lan ndhukung pemulihan energi sing dipotong-ing kahanan sing cocok. Nanging, baterei, inverter, voltase DC, lan sistem kontrol kudu dirancang bebarengan.
Cathetan: Baterei DC Ora Otomatis Tegese Kopling DC
Kabeh baterei nyimpen listrik DC. Nanging, baterei dhewe ora nemtokake cara kopling project.
- Wadah baterei → PCS khusus → bus AC: proyek bisa uga AC-gandeng.
- PV lan baterei → arsitektur DC sing dienggo bareng → inverter umum: iki minangka sistem panyimpenan DC-gandeng solar-plus-biasa.
Cara kopling ditemtokake dening arsitektur listrik sakabèhé.
AC-Coupled vs DC-Coupled BESS at a Glance
Titik sambungan nerangake carane saben arsitektur bisa dianggo. Iki uga mengaruhi cara sistem diintegrasi, diisi, dioperasikake, lan ditambahi. Tabel ing ngisor iki ngringkes prabédan tingkat -proyek utama.
| Faktor Proyek | AC-Gandeng BESS | DC-Gandeng BESS |
| Titik sambungan | PV lan BESS ketemu ing sisih AC | PV lan BESS nyambung ing sisih DC |
| Konversi daya | Inverter PV kapisah lan PCS baterei | Tahap inverter sing dienggo bareng utawa terkoordinasi |
| Retrofit PV sing ana | Biasane luwih gampang kanggo nambah tanpa redesigning sistem PV DC | Bisa uga mbutuhake owah-owahan ing arsitektur PV sing ana |
| PV-menyang-jalur baterei | Energi solar ngliwati luwih akeh tahap konversi | Energi surya bisa tekan baterei liwat tahap konversi sing luwih sithik |
| Grid pengisian | Umume luwih fleksibel liwat PCS baterei | Luwih gumantung ing topologi konverter lan desain kontrol |
| Pemulihan energi -klip | Diwatesi dening output inverter PV | Bisa nangkep PV sing dipotong ing kahanan sing cocog |
| Operasi independen | PV lan BESS biasane bisa operate lan maintained luwih independen | PV lan BESS luwih koordinasi |
| expansion mangsa | Daya PV, daya PCS, lan energi baterei asring bisa ditambahi kanthi kapisah | Expansion kudu nimbang voltase DC lan watesan inverter sambungan |
Langkah 1 - Apa Iki Proyek Anyar utawa Sistem PV sing Wis Ana?
Titik wiwitan proyek minangka salah sawijining faktor pisanan ingAC-gandeng vs DC-gandengevaluasi.
Nalika Pabrik PV Wis Beroperasi
Kanggo pabrik PV sing beroperasi, deleng:
- Inverter PV Kabkondisi lan urip layanan isih
- AC bus lan trafo kapasitas
- Setelan switchgear lan proteksi
- Titik interkoneksi (POI) lan watesan daya
Kopling ACasring dievaluasi luwih dhisik amarga inverter PV lan arsitektur DC sing ana biasane bisa tetep ana. BESS banjur bisa nyambung liwat PCS bidirectional khusus.
Iki bisa nyuda PV-desain ulang sisih. Nanging, kapasitas trafo, koordinasi proteksi, lan watesan kothak isih kudu diverifikasi.
Proyek Solar + Panyimpenan Anyar
Proyèk anyar ngidini loro arsitektur bisa dianggep wiwit wiwitan.
Perbandingan awal kudu fokus manawa proyek kasebut bakal digunakake:
- Tahap inverter sing dienggo bareng utawa terkoordinasi
- Inverter PV kapisah lan PCS baterei
- Integrasi PV-baterei sing luwih kenceng
- Kamardikan operasional sing luwih gedhe
Strategi pangisian daya, syarat operasi, watesan kothak, lan rencana ekspansi dievaluasi ing langkah-langkah ing ngisor iki.
Takeaway kunci:Retrofits PV sing ana asring menehi bobot luwih kanggo kopling AC. Kanggo proyek panyimpenan solar-plus- anyar, loro arsitektur kudu tetep mbukak kanggo evaluasi luwih lanjut.
Langkah 2 - Apa sing Bakal Dadi Jalur Energi Utama?
Pitakonan sabanjure ing anKopling AC vs kopling DCevaluasi punika carane energi bakal tekan baterei.
Nalika PV minangka Sumber Pangisian Daya Utama
Proyek PV-dominasi kudu konfirmasi dhisik:
- Kasedhiya surplus solar utawa clipping inverter
- BatereiState of Charge (SOC)headroom lan daya daya
- watesan ekspor
- Apa energi sing disimpen duwe jendela discharge sing larang
Ing kasus iki,kopling DCpantes evaluasi luwih cedhak. Sistem tata surya sing digabungake DC{1}}bisa nyepetake PV-menyang-jalur konversi baterei lan njupuk energi sing dipotong ing kahanan sing cocok. Nanging, keuntungan kasebut mung ana nalika baterei kasedhiya kanggo nyerep energi kasebut lan bisa dibuwang mengko kanggo tujuan sing migunani.
Nalika Ngisi Daya Grid Fleksibel Dibutuhake
Ngisi daya kothak bisa uga penting kanggo:
- Puncak cukur
- Arbitrase energi
- Respon panjaluk
- Layanan kothak
Proyèk uga kudu konfirmasi watesan impor, tariff lan aturan metering, lanSistem Manajemen Energi (EMS)syarat kiriman.
Ing kasus iki,Kopling ACasring menehi luwih keluwesan. PCS baterei darmabakti ngidini BESS ngisi daya lan ngirim luwih bebas saka generasi PV.
Takeaway kunci:Sumber pangisian daya sing dominan mbantu nyepetake pilihan: pangisi daya PV langsung nguatake kasus kanggo kopling DC, nalika pangisi daya kothak fleksibel nguatake kasus kopling AC.
Langkah 3 - Apa PV lan BESS kudu Mandiri?
Pitakonan sabanjure yaiku apa sistem PV lan BESS kudu digunakake minangka aset sing kapisah.
Nalika Operasi Independen Penting
Iki bisa uga kalebu:
- PV terus operate sajrone BESS downtime
- Ngisi daya lan ngirim kothak mandiri
- Jadwal pangopènan sing kapisah
- Partisipasi independen ing layanan jaringan
- Ekspansi kapisah saka PV, PCS, lan kapasitas baterei
Arah arsitektur: Kopling AC biasane menehi keluwesan sing luwih gedhe.
Inverter PV lan PCS baterei nggunakake jalur konversi sing kapisah. Iki nggawe kontrol independen, pangopènan, lan isolasi kesalahan luwih gampang diatur.
Nalika Operasi Bersama Ditampa
Arsitèktur gabungan-DC bisa uga dianggep nalika integrasi sistem sing luwih cedhak bisa ditampa.
Pemriksaan utama kalebu:
- Kapasitas inverter sing dienggo bareng
- Output PV bebarengan lan discharge baterei
- Watesan daya umum
- Fault lan impact pangopènan
- kasedhiyan sistem dibutuhake
Integrasi sing luwih cedhak bisa nyepetake PV-menyang-jalur baterei. Nanging, inverter sing dienggo bareng uga bisa nggawe watesan umum kanggo operasi lan kasedhiyan.
Takeaway kunci:Kopling AC umume menehi kaluwihan nalika sistem PV lan BESS mbutuhake operasi mandiri, pangopènan, utawa partisipasi pasar. Kosok baline, kopling DC bisa diprioritasake yen kendala arsitektur sing dienggo bareng bisa ditrima lan proyek kasebut menehi prioritas PV sing luwih dhuwur -kanggo-efisiensi baterei lan biaya peralatan sing luwih murah-sanajan kondisi desain tartamtu wis kapenuhi.
Langkah 4 - Apa sing Diidini Koneksi Grid?
Syarat sambungan kothak langsung mengaruhi pilihan arsitektur. Sanajan PV lan sistem panyimpenan energi wis dirancang kanthi apik-, proyek kasebut bisa uga ora bisa digunakake kaya sing dikarepake yen kahanan sambungan kothak ora ndhukung.
Titik Sambungan lan POI
Miwiti kanthi konfirmasi:
- Tegangan sambungan grid
- Apa trafo langkah -munggah dibutuhake
- Titik pangukuran lan konfigurasi
- watesan impor lan ekspor
- Apa sistem PV lan BESS nuduhake POI sing padha
Ing sistem gabungan AC-, inverter PV lan PCS baterei ngarahake daya liwat jalur konversi sing kapisah sadurunge digabungake ing sisih AC. Ing sistem gabungan DC - khas, generasi PV lan energi baterei digabungake ing bus DC lan diekspor liwat inverter sing dienggo bareng utawa terkoordinasi.
Beda arsitektur iki kritis nalika POI wis cedhak watesan kapasitas. Nalika bareng konverter lan kapasitas sambungan-kotak nambah biaya-efektifitas kopling DC, bisa uga mbatesi produksi PV puncak bebarengan lan-muter batere kanthi lengkap.
Kapasitas Transformer
Kapasitas trafo iku salah siji saka alangan pisanan mriksa ing akomersial lan industri (C&I) BESSretrofit.
Trafo sing ana kudu dievaluasi kanggo:
- Beban tambahan sajrone ngisi daya BESS
- Aliran daya mbalikke nalika discharge
- Operasi PV lan BESS bebarengan
- Daya impor lan ekspor sing dibutuhake
- Sisa kapasitas lan urip layanan
Yen trafo ora bisa ndhukung aliran daya sing direncanakake, proyek kasebut mbutuhake watesan operasi, upgrade peralatan, utawa pengaturan sambungan sing beda. Biaya tambahan, papan instalasi, lan jadwal proyek bisa uga mengaruhi keputusan arsitektur.
Proteksi lan Integrasi-Tegangan Sedheng (MV).
Nambahake BESS ngganti arah lan tingkat aliran daya. Mula, sistem proteksi lan MV sing ana kudu dideleng.
Pemriksaan utama kalebu:
- Inverter -fault basis{1}}karakteristik saiki
- Relay lan setelan pangayoman
- Koordinasi antarane inverter PV lan PCS baterei
- Kapasitas switchgear MV sing ana
- Kasedhiya feeder utawa switchgear bay
- Metering lan isolasi pangopènan
Sistem gabungan AC-.ngenalake PCS baterei sing kapisah ing jaringan AC. Interaksi karo trafo, inverter PV, lan piranti proteksi sing ana kudu dikoordinasi.
Sistem gabungan DC-.bisa uga duwe antarmuka AC sing luwih terpusat. Nanging, DC-isolasi sisih, proteksi inverter sing dienggo bareng, lan efek gagal umum isih mbutuhake-evaluasi khusus proyek. Sanadyan arsitektur ora mbusak perlu kanggo sinau pangayoman.
Keperluan Utilitas lan Interkoneksi
Perjanjian utilitas utawa interkoneksi kudu konfirmasi:
- Apa kothak daya diijini
- Daya impor lan ekspor maksimal
- Ekspor -syarat kontrol
- Operasi jaringan loro arah
- Aturan pangukuran lan komunikasi
- Idin kanggo nyedhiyani layanan kothak
Keperluan kasebut bisa langsung ngganti strategi operasi lan ruang lingkup peralatan.
Contone, watesan ekspor sing sithik bisa nambah nilai nyimpen keluwihan energi PV. Kosok baline, pangisi daya kothak sing diwatesi bisa nyuda nilai arbitrase energi utawa mode operasi-basis kothak liyane.
Tip proyek: Nyuwun dhaptar priksa interkoneksi utilitas ing awal pangembangan proyek. Proteksi, pangukuran, ekspor-kontrol, komunikasi, lan kisi-persyaratan layanan bisa uga ngganti ruang lingkup peralatan lan arah arsitektur.
Takeaway kunci:Nalika watesan kapasitas POI, ukuran trafo, lan istilah interkoneksi ketat, kopling DC nawakake nilai sing beda kanthi nuduhake inverter lan nyilikake antarmuka kothak. Kosok baline, yen kothak-kondhisi sambungan fleksibel lan pangiriman independen dadi prioritas, kopling AC umume menehi kebebasan operasional sing luwih gedhe.
Langkah 5 - Apa Rencana Ekspansi Masa Depan?
Arsitektur awal kudu ndhukung ora mung ruang lingkup proyek saiki nanging uga rencana ekspansi sing dikarepake. Sadurunge milihAC utawa DC kopling, nemtokake apa sing bisa nambah ing mangsa ngarep.
Luwih Energi Baterei utawa Luwih Daya PCS?
Nambahake energi baterei nambah kWh sing kasedhiya lan bisa nambah durasi discharge. Nanging, ora kanthi otomatis nambah daya output.
Luwih kW mbutuhake:
- Kapasitas PCS tambahan
- Kapabilitas saiki baterei sing luwih dhuwur
- Kapasitas trafo lan switchgear luwih akeh
- Kapasitas feeder utawa kabel tambahan
- Ruang kepala sing cukup ing titik interkoneksi (POI)
- Revisi persetujuan interkoneksi
Mulane proyek kasebut kudu mbedakake antarane nambah energi, nambah daya, utawa nambahake loro-lorone. Bentenipun iki langsung mengaruhi path expansion.
Augmentasi AC
Augmentation AC nambah blok BESS anyar karo PCS dhewe ing sisih AC.
Pendekatan iki bisa uga ndhukung ekspansi bertahap kanthi modifikasi kurang saka arsitektur PV DC asli. Yen trafo lan POI duwe headroom cekap, pamblokiran BESS anyar bisa ditambahake tanpa ngganti kapasitas PCS ana.
Iki bisa luwih gampang kanggo nambah energi baterei, daya PCS, pamblokiran BESS lengkap, utawa kapasitas inverter PV kapisah ing tahapan.
Nanging, AC-ekspansi sisih isih gumantung marang kapasitas tingkat-situs. Ruang kepala transformator, peralatan voltase medium -, kapasitas feeder, koordinasi perlindungan, integrasi EMS, lan watesan impor lan ekspor kabeh kudu dideleng.
Kopling AC ndhukung ekspansi modular, nanging ora mbusak jaringan-sambungan utawa alangan peralatan.
DC Augmentation
DC augmentation nambah kapasitas baterei kanggo arsitektur DC ana konco PCS sambungan utawa inverter.
Iki bisa uga ndhukung integrasi sing luwih cedhak antarane PV lan kapasitas baterei, nanging peralatan anyar kudu tetep kompatibel karo arsitektur DC sing ana. Pemriksaan utama kalebu:
- Range tegangan operasi DC
- Arus DC maksimum
- Headroom inverter bareng
- Jendhela operasi baterei
- Kapasitas konverter DC / DC
- Sistem Manajemen Baterai (BMS)komunikasi
- Logika kontrol lan kompatibilitas EMS
Inverter sing dienggo bareng asring dadi watesan utama. Energi baterei tambahan bisa ngluwihi durasi discharge, nanging ora bisa nambah output AC yen inverter wis kebak dimuat.
Beda ing kimia baterei, manajemen termal, jendela voltase, utawa protokol komunikasi bisa uga mbutuhake konverter DC/DC tambahan utawa desain ulang sistem sing luwih akeh. Iki bisa nambah biaya proyek lan kerugian konversi.
Expansion PV mangsa ngarep
Rencana PV ing mangsa ngarep kudu dievaluasi bebarengan karo rencana ekspansi BESS. Ing sistem gabungan AC{1}}, kapasitas PV tambahan asring bisa disambungake liwat inverter PV sing kapisah. Iki biasane kurang impact ing baterei lan konfigurasi PCS ana.
Ing sistem gabungan DC{0}}, kapasitas PV anyar kudu tetep kompatibel karo sing wis ana:
- voltase DC lan watesan saiki
- Kapasitas konverter DC / DC
- Kapasitas inverter sing dienggo bareng
- Setelan kontrol
- PV simultaneous lan operasi baterei
Yen PV lan kapasitas baterei samesthine kanggo nggedhekake bebarengan, kopling DC bisa tetep cocok, kasedhiya headroom cekap dilindhungi undhang-undhang ing inverter sambungan lan arsitektur DC.
Transformer, POI, lan Kapasitas Kontrol
Preduli saka cara kopling, ekspansi bisa nambah beban ngisi daya, daya ngeculake, lan jumlah piranti sing dikontrol.
Proyek kasebut kudu konfirmasi yen:
- Trafo bisa ndhukung daya pangisi daya lan discharge ing mangsa ngarep
- POI nduweni kapasitas impor lan ekspor sing cukup
- EMS nduweni antarmuka sing cukup, kapasitas data, lan kemampuan kontrol
- Persetujuan pangayoman lan interkoneksi bisa ndhukung sistem sing ditambahi
Yen trafo utawa POI wis cedhak karo watese, arsitektur bisa uga mbutuhake upgrade peralatan, watesan operasi, utawa tinjauan sambungan-kisi anyar.
Takeaway kunci:Yen ekspansi ing mangsa ngarep utamane nambah energi baterei lan keluwesan modular penting, kopling AC umume ndhukung ekspansi tambahan kanthi luwih gampang. Yen kapasitas PV lan baterei ing mangsa bakal tuwuh bebarengan lan efisiensi konversi tetep dadi prioritas, kopling DC bisa uga cocog nalika voltase DC lan kapasitas inverter bareng wis cocog. Nalika POI minangka watesan ekspansi utama, loro arsitektur mbutuhake tinjauan sambungan-kisi anyar.
Cocog karo Framework karo Skenario Proyek Umum
Sawise limang pitakonan ing ndhuwur dijawab, arah arsitektur biasane dadi luwih jelas.
Nanging, asil ora padha kanggo saben proyek. Retrofit PV sing wis ana, sistem panyimpenan C&I solar-plus- anyar, lanutilitas -skala co{1}}proyeksaben-saben mbutuhake titik wiwitan sing beda.
Tabel ing ngisor iki nuduhake carane framework ditrapake kanggo telung skenario umum iki.
| Skenario Proyek | Arah wiwitan | Alasan Utama |
| C&I Solar Retrofit sing ana | Evaluasi kopling AC dhisik | Inverter PV sing ana asring bisa tetep ing panggonan nalika BESS ditambahake liwat PCS khusus |
| Anyar C&l Solar + Panyimpenan | Bandingake loro arsitektur | Desain kudu ngimbangi pangisian daya PV langsung, pangisi daya kothak fleksibel, operasi mandiri, lan ekspansi ing mangsa ngarep |
| Utilitas-Skala Co-Panggonan PV + BESS | Model loro pilihan | Pemulihan kliping, watesan POI, kapasitas inverter bareng, strategi pengiriman, lan ekonomi proyek bisa ngganti asil |
Iki minangka pituduh wiwitan, dudu rekomendasi pungkasan. Kapasitas trafo, watesan kothak, strategi operasi, lan ekspansi ing mangsa ngarep isih bisa ngganti pilihan arsitektur.
Informasi Proyek Dibutuhake Sadurunge Pemilihan Arsitektur
Kerangka lima -langkah bisa mbatesi arah. Nanging, rekomendasi arsitèktur pungkasan isih mbutuhake-data khusus proyek.
| Kategori Informasi | Details kanggo Nyedhiyani |
| Jinis proyek | Proyek anyar utawa retrofit PV sing ana |
| sistem PV | Kapasitas PV, rasio DC/AC, lan model inverter |
| BESS target | Daya sing dibutuhake, kapasitas energi, lan durasi discharge |
| Strategi energi | Sumber daya utama, mode operasi, lan syarat serep |
| Sambungan kothak | Tegangan grid, POl, lan watesan impor / ekspor |
| Peralatan sing ana | Transformer, switchgear, sistem proteksi, lan kapasitas sing kasedhiya |
| Dokumen listrik | Diagram garis tunggal - sing ana utawa diusulake |
| syarat mangsa | Rencana ekspansi, standar sing ditrapake, lan{0}}sasaran layanan kisi |
Rincian kasebut mbantu nemtokake manawa arah arsitektur wiwitan praktis kanthi teknis. Tanpa wong-wong mau, beda umum antarane AC lan DC kopling bisa diterangno, nanging Rekomendasi final tanggung jawab ora bisa digawe.
Sadurunge arsitektur rampung, telung asumsi umum uga kudu ditliti.
Telung Panyangka Sing Bisa Nuntun menyang Pilihan sing Salah
Sanajan data proyek sing dibutuhake, sawetara asumsi umum isih bisa ngrusak keputusan arsitektur.
"Kopling DC Tansah Luwih Efisien"
Kopling DC bisa nyuda mundhut konversi ing sadawane PV -menyang{1}}jalur baterei, nanging efisiensi total uga gumantung ing mode operasi, wates pangukuran, lan konsumsi tambahan. Jalur konversi sing luwih cendhek ora mesthi diterjemahake dadi nilai proyek sing luwih dhuwur.
"Komponen sing luwih sithik mesthi tegese biaya proyek sing luwih murah"
Nuduhake inverter bisa nyuda duplikasi peralatan, nanging total biaya proyek uga kalebu konversi DC / DC, proteksi, kontrol, komisioning, lan biaya modifikasi mangsa ngarep. A count peralatan dhisikan ngisor bisa nggawe kenceng watesan operasi utawa expansion mengko.
"Kopling AC Mung Kanggo Proyek Solar sing Ana"
Kopling AC umume ing retrofits, nanging uga bisa ngladeni proyek anyar sing mbutuhake pangisi daya kothak fleksibel, kiriman mandiri, utawa ekspansi modular. Tahap proyek minangka salah sawijining faktor ing antarane akeh-ora mung nemtokake arsitektur.
Perbandingan kasebut nuduhake manawa ora ana arsitektur sing dipilih saka siji kauntungan.
Kopling AC umume menehi kamardikan lan modularitas liyane. Kopling DC bisa nyepetake PV-menyang-jalur baterei lan luwih apik nggunakake energi sing dipotong utawa kapasitas sambungan bareng.
Pilihan sing tepat teka saka gambar proyek lengkap: titik wiwitan, jalur energi, syarat operasi, sambungan kothak, lan rencana ekspansi. Lima faktor kasebut kudu dievaluasi bebarengan sadurunge arsitektur rampung.
Ngrencanakake Proyek Solar + Storage?
Nuduhake syarat proyek karoPolinoveltim teknis.
